Uma fonte de alimentação é utilizada para converter tensões CA (corrente alternada) provenientes da rede elétrica em tensões CC (corrente contínua), compatíveis com o valor necessário para a alimentação da carga (equipamento) em questão. Comparadas às fontes convencionais, as fontes chaveadas possuem maior rendimento, menor dissipação de calor e menor peso, além de garantirem total proteção contra qualquer anomalia de funcionamento, evitando transferência de tensão do primário (127 ou 220 Vca) para o secundário (equipamento). Os modelos com carregador de bateria são utilizados quando existe a necessidade de operação ininterrupta do sistema, onde mesmo na falta de energia, a carga continua sendo alimentada através da comutação automática para uma bateria.
Características gerais
- Entrada 127/220 Vca
- Saída 13,6 Vcc
- Corrente 26A (33A pico)
- Carga da bateria 6A
- Seleção de tensão por chave ou bivolt automático
- Códigos 81.100.369 (chave) / 81.100.377 (bivolt)
Benefícios
Dimensão reduzida.

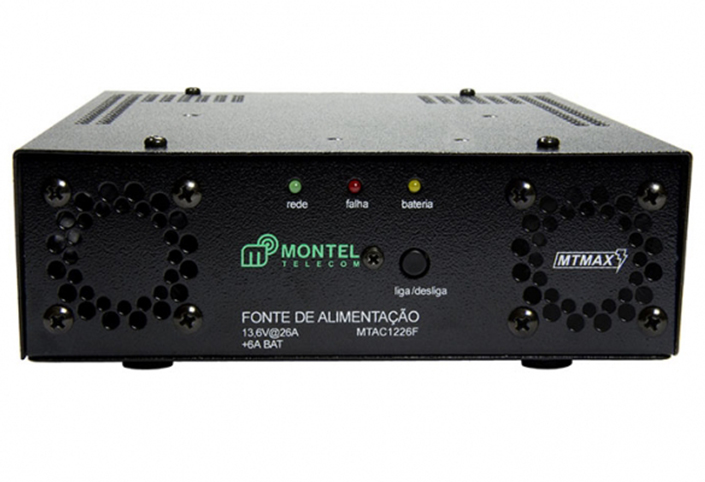

Chave tipo “one touch” no painel frontal liga/desliga.
LEDs frontais permitem rápida visualização do estado da fonte.
Produto de alta confiabilidade, totalmente testado em processo de burn-in, protegido contra sub e sobre tensão.
Maior eficiência com sistema híbrido de refrigeração.
Flutuação automática de bateria após carga completa.
Aplicações
Uma fonte de alimentação é utilizada em qualquer aplicação que necessite uma alimentação em tensão contínua, proveniente de uma rede elétrica em tensão alternada.
Links de áudio e/ou vídeo.
Alarmes.
Câmeras de vídeo.
Estações fixas “Trunking”.
Informática em geral.
Estações de monocanais telefônicos.
HUBs.
Estações fixas ou repetidoras VHF e UHF, comerciais ou amadoras.
Informações importantes

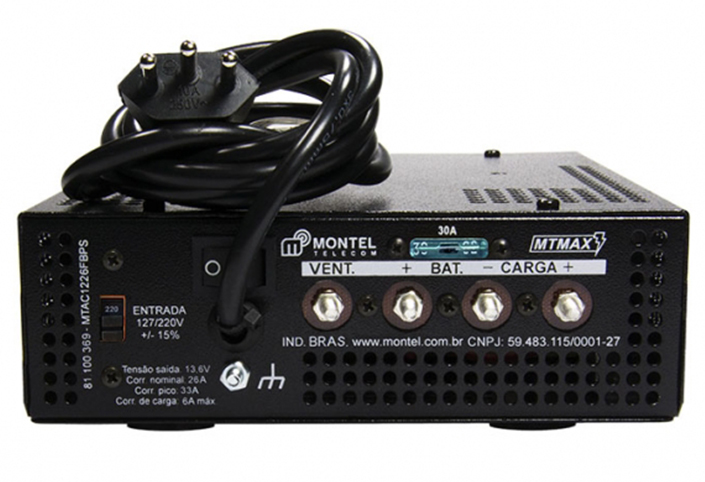

Chave de desligamento geral na parte traseira.
Caixa metálica com pintura eletrostática com tratamento anticorrosivo.
Ajuste de tensão de saída externa realizado através de trimpot multivolta.
Terminais de saída com parafusos rígidos, de baixa resistência elétrica.
Produto totalmente micro controlado.
Atende a proteção IP20 da norma NBR6146.
Memorial descritivo
Fonte de alimentação chaveada, com tensão de entrada 127/220VCA (+/-15%), tensão de saída 13,6 VCC ± 2%, corrente de pico 33 A e corrente em regime contínuo de 26 A. Com carregador/flutuador automático de bateria, corrente de carga 6A e flutuação 0,1A. Temperatura de operação 0ºC ~ 60ºC. Tensão de Ripple menor que 5 mVRMS psofométricos e regulação de carga menor que 1%. Sinalização de ligado na rede elétrica, uso de bateria e falha, quando menor que 10,5V. Rearme automático. Proteção microcontrolada contra sobretensão, curto-circuito e inversão de polaridade e fusível de proteção na entrada de AC. Sistema “one touch” no painel frontal para ligar/desligar a fonte. Caixa metálica resistente a choques e vibrações, com boa dissipação térmica, e pintura a pó de alta resistência. Dimensões aproximadas L=172 x A=63 x C=208 com peso menor que 2Kg.
Especificações de Entrada de Alimentação
Tensão de Alimentação: 127/220 Vac (+/- 15%)
Eficiência: Mínimo 85% a plena carga com tensão CA nominal.
Isolação (mínima): Entrada e Saída: 1.500 Vac / Entrada e Chassi: 1.500 Vac / Saída e Chassi: 500 Vac
Temperatura de trabalho: De 0ºC a 60ºC de temperatura ambiente de trabalho a 100% de carga
Potência de Entrada: Menor que 0,700 Kilowatts
Especificações de Saída
Tensão de Saída: 13,6 Vdc - ajustável internamente de 10,5 a 15 Vdc
Estabilidade de Tensão: +/- 1%
Proteção de Sobre tensão: 16 Vdc
Proteção de Sub tensão: 8 Vdc
Proteção de Temperatura: 95°C aproximadamente.
Corrente: Regime Continuo: 26ª (+6 Ampéres para bateria) / Pico (regime 30/70): 33ª.
Potência: Nominal: 435,2W / Pico: 448,8W
Ondulação (Ripple): Típico: 0,1 Vpp / Máximo: 0,2 Vpp / Psofométrico < 5mVrms
Especificações de Bateria
Tensão de Carga da Bateria: 13,6 Vdc - Ajustável internamente de 10,5 à 15,5 Vdc
Corrente de Carga de Bateria: 6A máximo
Corrente de Flutuação: Maior que 0,1A.
Dimensões Mecânicas
Largura: 172 mm
Altura: 63 mm
Comprimento: 208 mm
Peso aproximado: 1,7 Kg
