Um conversor é utilizado para converter tensões CC (corrente contínua) em valores diferentes de tensões também em CC (corrente contínua), compatíveis com o valor necessário para a alimentação da carga (equipamento) em questão.
Características Gerais
- Entrada 24 Vcc
- Saída 13,6 Vcc
- Corrente 16A (20A pico)
Benefícios

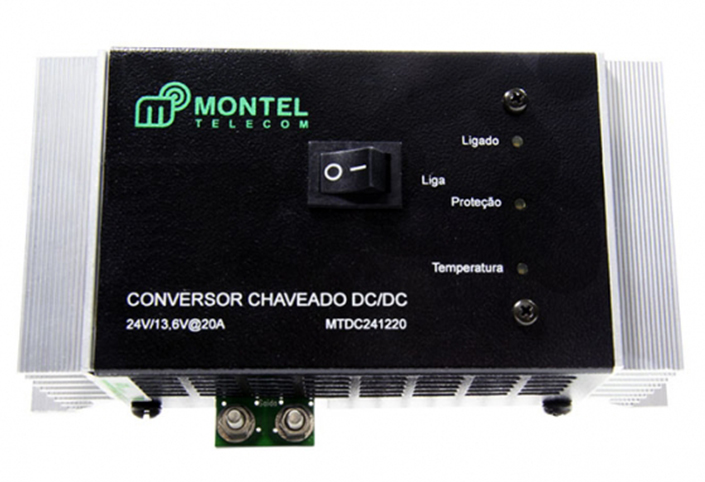

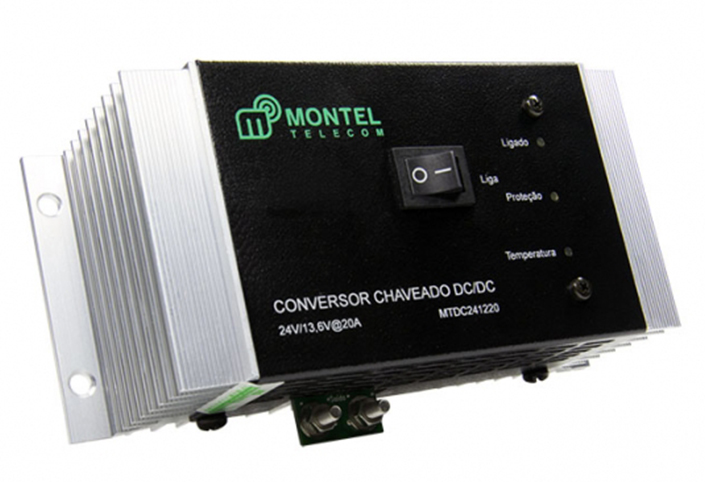

LEDs frontais permitem rápida visualização do estado do conversor.
Produto de alta confiabilidade, totalmente testado em processo de burn-in.
Proteção automática de inversão de polaridade sem danos ao conversor.
Facilidade na instalação dispensando soldas em conectores.
Produto totalmente controlado por micro controlador.
Proteção de alta temperatura.
Ventilação natural.
Alta imunidade a ruídos.
Aplicações
Um conversor é utilizado em qualquer aplicação que necessite uma alimentação em tensão contínua, proveniente também de uma tensão contínua.
- Uso automotivo (ônibus, caminhões, máquinas agrícolas, etc.).
Informações importantes
Dissipador de calor em alumínio extrudado com ferramenta exclusiva e tampa em aço carbono pintada com proteção contra corrosão.
Conector de entrada/saída de alta corrente tipo parafuso.
Produto totalmente micro controlado.
Atende a proteção IP20 da norma NBR6146.
ESPECIFICAÇÕES TÉCNICAS

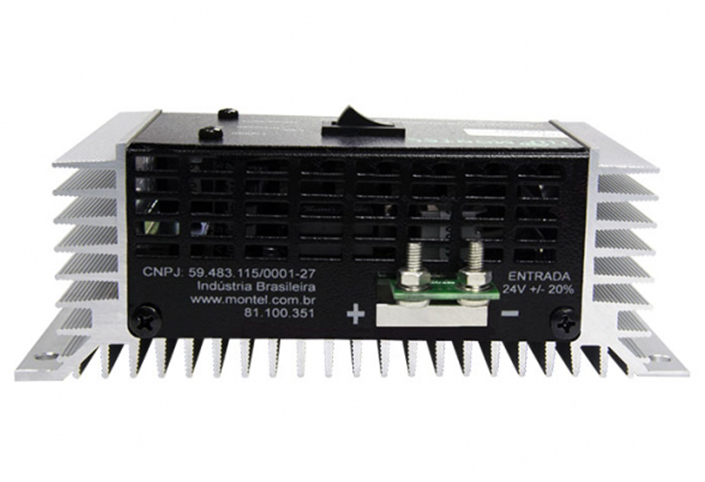

Especificações de Entrada de Alimentação
Tensão de Alimentação: 24 Vdc +/-20% (19,2V a 28,8V)
Eficiência: 90% típico
Isolação: Não possui isolação entre a entrada e saída
Temperatura de trabalho: De 0ºC a 60ºC de temperatura ambiente de trabalho a 100% de carga.
Potência de Entrada: Menor que 0,250kW
Especificações de Saída
Tensão de Saída: 13,6 Vdc
Estabilidade de Tensão: +/- 1 %
Corrente: Regime Continuo: 16ª / Pico (regime 30/70):20A.
Potência: Nominal: 217,6W / Pico: 272W
Ondulação (Ripple): Típico: 0,1 Vpp / Máximo: 0,2 Vpp / Psofométrico: < 2 mVrms
Dimensões Mecânicas
Largura: 101 mm
Altura: 65 mm
Comprimento: 167 mm
Peso aproximado: 0,75 Kg
